Ben Jiu Li'den bir mühendisim. Ana işimiz SMD elektronik bileşenlerdir. Günümüzde akıllı saatler, küçük LED sürücüler ve cep telefonlarındaki güç modülleri gibi ürünlerde her şey giderek küçülüyor; bu da içindeki PCB devre kartlarının da daha kompakt hale geldiği anlamına geliyor. Birçok denizaşırı müşteri SMD ortak modlu indüktörler hakkında bilgi almak için bana geldiğinde, kafaları karışıyor ve şöyle pratik sorular soruyorlar: "PCB'im çok küçük. Hangi boyuttaki SMD ortak modlu indüktörü takmayı seçmeliyim?" "Çok fazla yer kaplamamasını veya düzgün çalışmamasını nasıl sağlayabilirim?" "PCB'ye takarken nelere dikkat etmeliyim?" Bugün bunları hiçbir teknik jargon kullanmadan sade bir dille anlatacağım. Hepsi pratik kuru yük olacak (faydalı bilgi). İngilizce ve Çince versiyonları karşılık gelecektir. İster yeni başlayan ister uzman olun, bunu okuduktan sonra uygulayabileceksiniz. En sık kullanılan boyutlardan, dikkat edilmesi gereken parametrelerden, PCB montajı için küçük ipuçlarından ve en çok satan ürünlerimizden bahsedeceğim. Bunu okuduktan sonra bunları nasıl seçip kullanacağınızı bileceğinizi garanti ederim.
Küçük cihazlar için neden SMD ortak modlu indüktörleri kullanmalıyız？
Hepinize karşı dürüst olayım: Neden önceki türdeki açık delikli ortak modlu indüktörü kullanmıyorsunuz? Cevap basit; çok büyük! Akıllı saat veya mini LED ampul sürücüsü gibi bir şey yapıyorsanız, PCB kartı tırnak boyutunda olacaktır ve o kadar büyük ve çıkıntılı delikli indüktör için yer yoktur. SMD ortak modlu indüktörler düz ve küçüktür ve delik açmaya gerek kalmadan doğrudan PCB kartının yüzeyine bağlanır, bu da çok fazla yer tasarrufu sağlar. Ayrıca makinenin otomatik montajını mümkün kılarak seri üretim sırasında zamandan ve işçilikten büyük tasarruf sağlayabilir. JIU LI'da giderek daha fazla müşteri SMD versiyonuna geçti. Basitçe söylemek gerekirse, küçük cihazlar yapmak istiyorsanız bundan başka seçeneğiniz yok.
Boyutu son derece küçüktür (cep telefonları, saatler ve mini LED sürücüler için uygundur)
SMD ortak modlu indüktörlerin en büyük avantajı küçük boyutlarıdır! Örneğin, 0805 boyutlu SMD ortak modlu indüktörümüz yalnızca 2 mm x 1,2 mm olup, yaklaşık olarak bir pirinç tanesi boyutundadır. Akıllı saatlere veya mini şarj cihazlarına takıldığında neredeyse hiç yer kaplamaz. 1206 boyutlu olanlar biraz daha büyüktür (3 mm x 1,6 mm), ancak yine de açık delikli indüktörlerden çok daha küçüktürler. Üstelik PCB'ye takıldıklarında çıkıntı son derece düşük olduğundan cihazınızın daha ince hale getirilmesine olanak tanır. Kompakt cihazlar üzerinde çalışıyorsanız bu türü seçmek kesinlikle doğru seçimdir.
Makine otomatik olarak monte edilebilir (zamandan ve maliyetten tasarruf sağlar)
On binlerce cihazı aynı anda monte etmeniz gerekiyorsa, indüktörleri tek tek lehimleme konusunda insanlara güvenemezsiniz. Yavaş, hataya açık ve maliyetli olacaktır. SMD ortak modlu indüktörler, yüzeye monte makineye doğrudan yerleştirilebilen bant ve makara biçiminde paketlenir. Makine otomatik olarak malzemeleri alıp yerleştirip lehimleyebilmektedir ve işlem boyunca manuel müdahaleye gerek kalmamaktadır. Müşterilerimizin hepsi, SMD indüktörlerimize geçtikten sonra montaj hızının %30'dan fazla arttığını, fazla mesai yapmaya veya işi yeniden yapmaya gerek olmadığını ve verimliliğin tamamen maksimuma çıktığını söylüyor.
Seri üretim güvenilirdir (“standart altı ürünler karıştırılmaz”)
Seri üretimdeki en büyük sorun, bir ürün partisinde bazı indüktörlerin iyi çalışması, bazılarının ise çalışmamasıdır. Monte edilen ekipman yarı iyi, yarı kötü olacaktır. Malları yeniden işlemek ve iade etmek sizi gerçekten delirtebilir. Jiu Li'de SMD ortak modlu indüktörleri üretmek için yüksek hassasiyetli makineler kullanıyoruz. Her indüktör fabrikadan çıkmadan önce endüktans değerinin, akım taşıma kapasitesinin ve filtreleme etkisinin tamamen aynı olduğundan emin olmak için test edilir. Aldığınız ürün nitelikli bir üründür. Arızalı ürünlerin karıştırılması konusunda endişelenmenize gerek yoktur ve bu, birçok sorundan kurtarır.
En sık kullanılan SMD ortak modlu indüktör boyutu (Joli'nin popüler bir modeli)

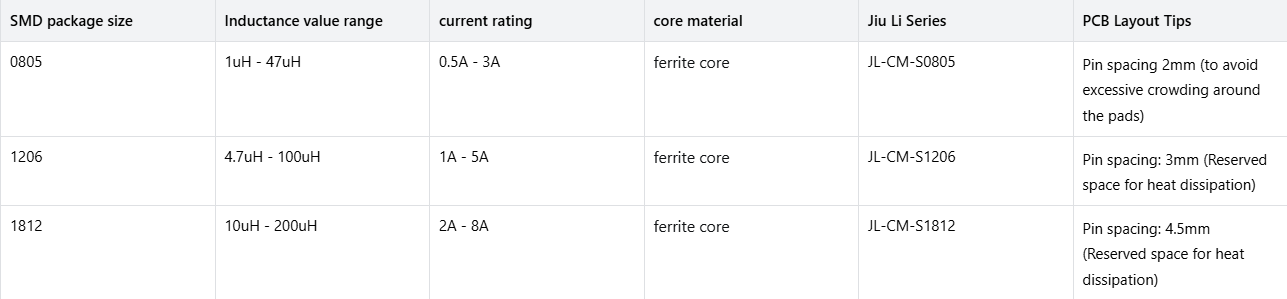

Bir sürü ölçümü hatırlamanıza gerek yok. Çoğu proje için en yaygın olanlardan yalnızca üçü yeterli olacaktır. Aşağıdaki tablo müşterilerimiz için ekipman seçerken kullandığımız tablodur. Herhangi bir teknik terim içermez; hepsi sade bir dil, anlaşılması kolay. Sadece kendi ekipmanınızla eşleştirin ve hazır olacaksınız.
Bunlar arasında en çok sattığımız modeller 0805 ve 1206 olup, küçük cihaz projelerinin %90'ını kapsamaktadır. Süper küçük cihazlar (akıllı yüzükler gibi) yapmak için 0805'i seçin; LED ampul sürücüleri ve cep telefonu şarj cihazları için 1206 temel olarak gereksinimleri karşılayabilir; 1812, biraz daha büyük güce ihtiyaç duyan ancak çok büyük bir indüktör kullanmak istemeyen senaryolar için uygundur.
SMD Ortak Mod İndüktör PCB Montaj Teknikleri (Yeni Başlayanlar Bile Öğrenebilir)
Birçok kişi doğru indüktörü seçer, ancak onu taktıklarında düzgün çalışmaz. Sorun PCB montaj düzeninde yatmaktadır. Panik yapmayın, karmaşık devre prensiplerini anlamanıza gerek yok. Sadece bu 4 basit ipucunu hatırlayın ve tüm tuzaklardan kaçınabilirsiniz; bunların hepsi, müşterilerimizin geçmişteki sorunları çözmelerine yardımcı olarak biriktirdiğimiz pratik deneyimlerdir.
Teknik 1: Güç arayüzüne mümkün olduğunca yakın yerleştirmeye çalışın.
Bir indüktörün işlevi, harici gürültüyü engellemek ve ekipmana girmesini önlemektir. İndüktörü güç arayüzünden uzağa yerleştirirseniz, gürültü zaten PCB kartına girmiş ve diğer bileşenlere müdahale etmiş olacaktır. Bu durumda en güçlü indüktör bile işe yaramaz. Bu nedenle, onu güç arayüzünün yanına, ideal olarak 5 milimetre mesafeye yerleştirmeye çalışın; Alan son derece sınırlıysa yine de mümkün olduğu kadar yakına yerleştirilmelidir, ne kadar yakınsa o kadar iyidir. Bu genellikle gözden kaçan ancak son derece etkili bir tekniktir.
Teknik 2: PCB üzerindeki iki iz aynı uzunlukta olmalıdır.
SMD ortak modlu indüktör, aynı uzunlukta iki kabloya (sargı adı verilen) sahiptir. Amaç filtrelemeyi dengelemektir. PCB üzerine çizilen iki bağlantı hattı (iz adı verilen) aynı uzunlukta, genişlikte veya aralıkta değilse, indüktör "dengesiz" hale gelecek ve filtreleme etkisi büyük ölçüde azalacaktır. Daha da kötüsü, yeni gürültülere neden olabilir. Yani karmaşık bir tasarım olmadan, iki izin simetrik ve aynı uzunlukta olduğundan emin olun, sorun olmayacaktır.
Teknik 3: Sıkmayın. Isıyı dağıtması için biraz boşluk bırakın.
SMD ortak mod indüktörü çok küçük olmasına rağmen, özellikle büyük bir akım (3A'nın üzerinde) taşıdığında, çalışma sırasında hala bir miktar ısı üretir. Diğer ısı üreten bileşenleri (talaşlar gibi) birbirine çok yakın yerleştirirseniz, ısı kaçamaz ve zamanla indüktör arızalanır. Endüktörün etrafında 1 mm'lik bir boşluk olduğu sürece, bileşenleri istiflemeden veya kabloları çalıştırmadan, ısıyı dağıtmak için yeterli olacaktır ve bu da servis ömrünü önemli ölçüde uzatabilir.
Teknik 4: Mümkün olduğunda bir topraklama düzlemi oluşturun (filtreleme etkisini arttırmak için)
Zemin düzlemi, PCB kartının arkasında (veya iç katmanında) bulunan ve güç topraklamasına bağlanmak için kullanılan sürekli bir metal yüzeydir. İndüktörü yer düzleminin üzerine yerleştirebilirseniz, ek bir "koruyucu kapak" görevi görecek, daha fazla başıboş gürültüyü etkili bir şekilde engelleyecek ve daha iyi filtreleme performansı sağlayacaktır. Alanınız çok kısıtlıysa ve yapamıyorsanız yine de yaklaşık olarak kullanılabilir ancak mümkünse tam bir yer düzlemi oluşturmaya çalışın (parçalı hale getirmek yerine) çünkü bu, etkiyi önemli ölçüde artıracaktır.
Doğru boyut nasıl seçilir? (30 saniyede tamamlanır)
Çok fazla endişelenme. Çok fazla malzeme aramaya gerek yok. Sadece şu iki adımı izleyin; her zaman doğru boyutu seçip hatalardan kaçınabileceksiniz:
Adım 1: Öncelikle PCB üzerindeki kullanılabilir alanı ölçün.
İlk önce bunu bir cetvelle ölçün veya indüktör için ne kadar yer kaldığını görmek için PCB tasarım çiziminize bakın. Örneğin, yalnızca 2 mm x 1,2 mm alanınız varsa yalnızca 0805 boyutunu seçebilirsiniz çünkü sığabilecek tek boyut budur. 3mm x 1,6mm alanınız varsa, mükemmel uyum sağlayacak olan 1206 boyutunu seçin. PCB üretiminde indüktörün takılmasını engelleyebilecek hataları önlemek için küçük bir kenar boşluğu (0,2 mm - 0,5 mm) bırakmayı unutmayın.
Adım 2: Mevcut/filtreleme gereksinimlerinizi karşılayabildiğini doğrulayın
Yerleştirilebilecek boyut belirlendikten sonra bu boyutun projenizin gereksinimlerini karşılayıp karşılamadığını kontrol edin. Örneğin, bir LED sürücüsü yapıyorsanız ve 3A'lık bir akıma ihtiyacınız varsa, 0805 boyutu yalnızca maksimum 3A'yı işleyebilir; bu zaten sınırdadır ve kullanımı pek güvenli değildir; 1206 boyutu maksimum 5A'yı işleyebilir, bu da yeterli kenar boşluğuna sahiptir, kullanımı daha kararlıdır ve sorun yaratma olasılığı daha düşüktür. Yukarıdaki tabloya göre ihtiyacınız olan akım ve filtreleme efektini karşılaştırarak bir bakışta doğru seçimi yapabilirsiniz.
Neden Joli'nin SMD ortak mod indüktörünü seçmelisiniz? (Daha kullanışlıdır.)
Kullanıcıların teknik jargondan dolayı kafalarının karışmaması veya kalite konusunda endişelenmemeleri için ürünün kullanımını kolaylaştırmak amacıyla SMD ortak modlu indüktörler üretiyoruz. Özellikle pratik olan iki ana avantajı vardır:
Her biri güvenilirdir ve kusurlu ürün yoktur.
Ürettiğimiz her SMD ortak modlu indüktör, tutarlı parametreler ve istikrarlı performans sağlamak için fabrikadan çıkmadan önce testlere tabi tutulur. Aldığınız ürün grubu, ister ilk ister son olsun, aynı performansı gösterecek ve bazılarının iyi çalışıp bazılarının çalışmadığı durumlar olmayacaktır. Seri üretim yaparken, kendiniz ek test yapmanıza gerek olmadığı için bu özellikle kullanışlıdır.
Dünya çapında kullanılabilir (RoHS/REACH sertifikaları alındıktan sonra)
Ekipmanı Avrupa'ya, Kuzey Amerika'ya veya Asya'ya satmak istiyorsanız bileşenlerin yerel çevre koruma standartlarına uygun olması gerekir. SMD ortak modlu indüktörlerimizin tümü RoHS ve REACH sertifikalarından geçmiştir. Farklı ülkeler için farklı indüktörler satın almaya gerek yoktur, bu da tedarik zincirini basitleştirir. Daha yüksek güvenlik gereksinimleriniz varsa UL sertifikalı modellerimiz de mevcuttur.
Akıllı saatte kullanmak için 0805 boyutlu mini indüktöre ihtiyacınız olsun; veya bir LED sürücüsü için 1206 boyutlu bir tane; veya özel gereksinimleriniz varsa ve kişiselleştirmeye ihtiyacınız varsa ihtiyaçlarınızı karşılayabiliriz. Hangisini seçeceğinizden emin değilseniz test için size ücretsiz numuneler gönderebiliriz ve mühendislerimiz de tavsiyelerde bulunabilir. Tüm süreç, teknik jargon kullanılmadan sade bir dille yürütülerek, kolaylıkla ve güvenle kullanabilmeniz sağlanır. Herhangi bir ihtiyacınız varsa bize gelmeniz yeterli!
